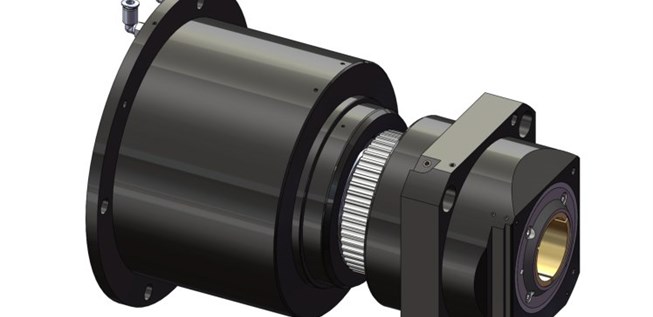

Le système de canon flexible JBS a été conçu pour guider et serrer les barres en rotation ou fixes, pour tours automatiques à poupée mobile.
L’entraînement du canon est assuré par courroie, par engrenage, par crabot ou par entraînement. L’ouverture, la fermeture et le serrage des pinces de guidage s’effectuent à l’aide d’un système pneumatique. Il serre la pince de guidage sur le bonnet de broche fixe refermant ainsi la pince de guidage autour de la barre.

Le système de canon JBS est contrôlé par 4 codes M librement programmables dans la machine.

Avantages du système JBS :
• Absence de grippages,
• Avance de la pince de guidage synchronisée avec la broche et ajustée à la barre pendant le process,
• Plage de réglage des pinces biconiques flexibles :+/- 0,4 mm,
• Plage de réglage de ces pinces tirées flexibles : +0,1/-0,3 mm,
• Changement rapide d’une pince à l’autre : 3 minutes maximum,
• Plus besoin de régler la pince de guidage,
• Simplicité de maniement du magasin de chargement,
• Possibilité d’enlèvement de matières importantes,
• Convient à tous types de matériaux : du plastique aux aciers à forte teneur en chrome, rectifiés ou étirés, conformément à la norme DIN 1013.
